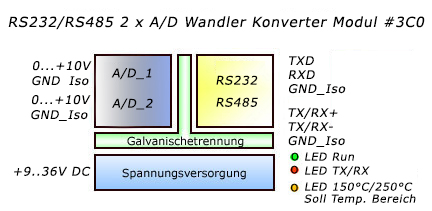

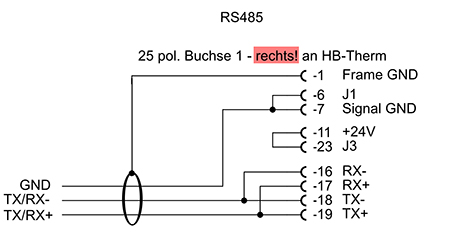

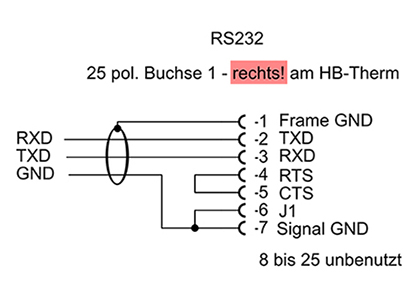

Produkt - Preise / Bestellungen hier                                                           Seite als RS232/RS485 <=> A/D 2 x 12 Bit Konverter Modul (Prod. Nr. #3C0) Merkmale: Vollständige galvanische Trennung zwischen: Spannungsversorgung <-> RS232,RS4985 <-> 2 x A/D Für Hutschienemontage T 90 x H 75 x B 23 (mm)    RS232/RS485 von 300 bps bis 920000 bps  ! Firmware kann nach Kundenwunsch angepasst werden (meist kostenfrei, je nach Umfang, bitte anfragen). Hier ein Beispiel zum ansteuern von HB-Therm 4 oder 5 mit einem analogen Signal welches in Sollwert Temperatur umgesetzt wird. AD1: Sollwert Temperatur +0..10V DC AD2 ohne Brücke: 150°C Bereich, mit Brücke 250°C Bereich RS232: ±15 kV Human Body Model ±8 kV IEC 1000-4-2, Contact Discharge ±15 kV IEC 1000-4-2, Air-Gap Discharge Latchup Free 1 Mbps Data Rate EIA/TIA-232 Specifications Down to 3.0 V RS485 Receiver: +/- 15 kV Human Body Model +/- 6 kV IEC 1000-4-2, Contact Discharge +/- 12 kV IEC 1000-4-2, Air-Gap Discharge Allow Up to 128 Receivers on the Bus True-Fail-Safe Receiver -7V .. +12V Common-Mode Range Thermal Protection Against Output Short Circuit RS485 Driver: +/- 9 kV Human Body Model Slev-Rate Limited for Errorless Data Transmission -7V .. +12V Common-Mode Range Current Limiting Thermal Shutdown for Driver-Overload Protection A/D: 12 Bit, 0..4095 Steps, U_Ref +5V 0,2% (max. ±0,01V) 150°C Bereich: 0,06666 V ≙ 1°C 0,66666 V ≙ 10°C     z.B. 5x10°C=50°C, 5x0,6666V=3,3333V 250°C Bereich: 0,04000 V ≙ 1°C 0,40000 V ≙ 10°C Spannungsversorgung: ca. 9..36V DC oder AC Betriebstemperatur -40..+80°C Gehäuse für Hutschienemontage Blockschaltbild Konverter Bilder Technische Daten Produkt: RS232/485 <=> A/D 2 x 12 Bit Konverter Modul #3C0 Anschluss 1 Belegung: RS232 Klemme K - TXD (Output) Klemme M - RXD (Input) Klemme L - GND_RS232 Anschluss 2 Belegung: RS485 Klemme H - TX/RX+ Klemme G - TX/RX- Klemme J - GND_RS485 Anschluss 3 Belegung: AD 1 Klemme A - 0..+10V DC Klemme C - GND_AD Anschluss 4 Belegung: AD 1 Klemme D - 0..+10V DC Klemme B - GND_AD mit Brücke: B mit D, 150°C Temperatur Bereich, +10V entsprechen +150°C, LED Bereich grün ohne Brücke: B mit D, 250°C Temperatur Bereich, +10V entsprechen +250°C, LED Bereich rot Anschluss 5 Belegung: Spannungsversorgung Klemme E - +9..36V DC o. AC Klemme F - GND Kommunikation: RS232/RS485 zu HB-Therm 4 oder 5 4800 Baud 8 E 1, kein Handshake 110..920000 Baud, 8N1,8E1,8O1,7E2 sind möglich Nachrichtenaufbau: Master Konverter #3C0: B1 30303E 41 30393530 607220 3530 - Gerät 1, Protokoll 1, Soll Temp. +95,0 C, Reglerbetriebsart Slave HB-Therm 5: 31 303133 41 30393530 30303233 62404072 3E3D - Slave hat Master verstanden 31 3030 377F 3437 - Slave hat Master nicht verstanden, Fehler AD1, AD2: 12 Bit, 0..4095 Steps, U_Ref +5V 0,2% (max. ±0,01V) 150°C Bereich: 0,06666 V ≙ 1°C 0,66666 V ≙ 10°C     z.B. 5x10°C=50°C, 5x0,6666V=3,3333V 250°C Bereich: 0,04000 V ≙ 1°C 0,40000 V ≙ 10°C zu beachten: Der Konverter wartet auf eine Spannungsänderung am AD_1. Ändert sich die Spannung am AD_1 so wird diese ausgewertet und in einen Sollwert umgerechnet. Dabei wird der Zustand von AD_2 mit einbezogen - Bereich 150°C oder 250°C. Erst bei einer Änderung am AD_1 wird eine neue Sollwert Temperatur zum HB-Therm 5 gesendet. Anschluss an HB-Therm 5: RS232/485 Schutz: RS232: ±15 kV Human Body Model ±8 kV IEC 1000-4-2, Contact Discharge ±15 kV IEC 1000-4-2, Air-Gap Discharge Latchup Free 1 Mbps Data Rate EIA/TIA-232 Specifications Down to 3.0 V RS485 Receiver: +/- 15 kV Human Body Model +/- 6 kV IEC 1000-4-2, Contact Discharge +/- 12 kV IEC 1000-4-2, Air-Gap Discharge Allow Up to 128 Receivers on the Bus True-Fail-Safe Receiver -7V .. +12V Common-Mode Range Thermal Protection Against Output Short Circuit RS485 Driver: +/- 9 kV Human Body Model Slev-Rate Limited for Errorless Data Transmission -7V .. +12V Common-Mode Range Current Limiting Thermal Shutdown for Driver-Overload Protection Zustandsanzeigen: Run - LED grün blinkend - Konverter arbeitet TX/RX - LED rot - Sende/Empfangs Aktivität 150°C/250°C Bereich - grün -> 150°C, rot -> 250°C Betriebstemperatur: -40..+80°C Spannungsversorgung: ca. 9..36V DC oder AC Gehäuse: T 90 x H 75 x B 23 (mm) geeignet für Hutschienemontage Kurzbeschreibung Das Modul besitzt auf der einen Seite 2 Analoge Digital Wandler mit einem µController. Der AD Wandler hat eine Auflösung von 12 Bit. An die AD_1 und AD_2 Wandler können Spannungen von +0..10V DC angelegt werden. Der µController ist geeignet um komplexe rechen-, steuer- und kommunikations- Aufgaben abzuarbeiten. Auf der anderen Seite befindet sich eine RS232 und eine RS485 Halbdulpex Schnittstelle. Beide Schnittstellen können einzeln oder gleichzeitig benutzt werden. 110..920000 Baud, 8N1,8E1,8O1,7E2 sind möglich womit die Kommunikation sehr flexibel gestaltet werden kann. Als Versorgungsspannung benötigt das Modul 9V bis 36V DC oder AC (ca. 200 mA). Die externe Spannungsversorgung +9..36V ist über ein DC/DC Wandler von der internen Betriebsspannung getrennt. Galvanische Trennung gewährleistet ein Optimum an Schutz für Ihr Equipment ! Die RS232/RS485 Schnittstellen sind über einen weiteren DC/DC Wandler und High Speed Digital-Isolatoren von den A/D Wandler und dem µController galvanisch getrennt. Der Konverter ist in einem Hutschienen Gehäuse integriert: T 90 x H 75 x B 23 (mm) Drei 3 mm Leuchtdioden sorgen für schnelle Orientierung über den Zustand von µC, Sende-, Empfangs- Aktivität und Temperaturbereich Auswahl. Der Anschluss erfolgt über Schraubklemmen direkt an dem Modul. A/D- seitig erfolgt der Anschluss über 2 Leitungen. RS232- und RS485- seitig erfolgt der Anschluss über je 3 Leitungen. Firmware kann nach Kundenwunsch angepasst werden (meist kostenfrei, je nach Umfang, bitte anfragen). 4N-GALAXY - copyright © 1996-2018 4N-GALAXY.DE - last update 06.02.2015
